Диаграмма класса

Описание	Диаграмма классов (англ. class diagram) — структурная диаграмма языка моделирования UML, демонстрирующая общую структуру иерархии классов системы, их коопераций, атрибутов (полей), методов, интерфейсов и взаимосвязей (отношений) между ними.
Область знаний	Информатика, Управление
Авторы
Поясняющее видео
Близкие понятия	UML, Объектно-ориентированное программирование, Диаграмма деятельности
Среды и средства для освоения понятия	UML, Graphviz, mermaid

Диаграмма классов (англ. class diagram) — структурная диаграмма языка моделирования UML, демонстрирующая общую структуру иерархии классов системы, их коопераций, атрибутов (полей), методов, интерфейсов и взаимосвязей (отношений) между ними.

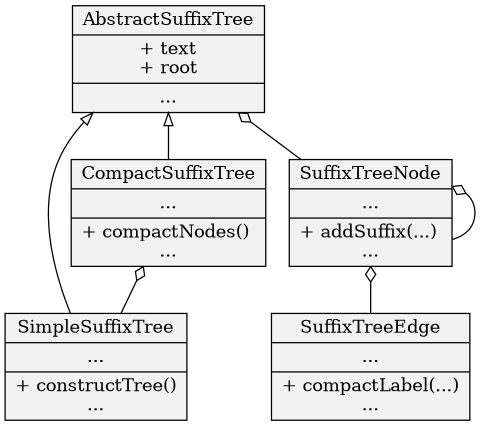

Элементы диаграммы

Класс является ключевым элементом в объектно-ориентированном моделировании. На диаграмме классы представлены в рамках, содержащих три компонента:

• В верхней части написано имя класса. Имя класса выравнивается по центру и пишется полужирным шрифтом. Имена классов начинаются с заглавной буквы. Если класс абстрактный — то его имя пишется полужирным курсивом.
• Посередине располагаются поля (атрибуты) класса. Они выровнены по левому краю и начинаются с маленькой буквы.
• Нижняя часть содержит методы класса. Они также выровнены по левому краю и пишутся с маленькой буквы.

Язык UML предоставляет механизмы для представления членов класса, например атрибутов и методов, а также дополнительной информации о них.

Примеры диаграмм классов

• Mermaid/ClassDiagram
• Диаграмма класса профессиональный стандарт
• Языки (диаграмма класса)
• Robot
• Barsik
