Диаграмма классов

Материал из Поле цифровой дидактики


Описание Диаграмма классов (англ. class diagram) — структурная диаграмма языка моделирования UML, демонстрирующая общую структуру иерархии классов системы, их коопераций, атрибутов (полей), методов, интерфейсов и взаимосвязей (отношений) между ними. Целью создания диаграммы классов является графическое представление статической структуры декларативных элементов системы (классов, типов и т. п.). Целью создания диаграммы классов является графическое представление статической структуры декларативных элементов системы (классов, типов и т. п.)
Область знаний Информатика, Управление
Среды для создания диаграммы: Graphviz, Mermaid, PlantUML

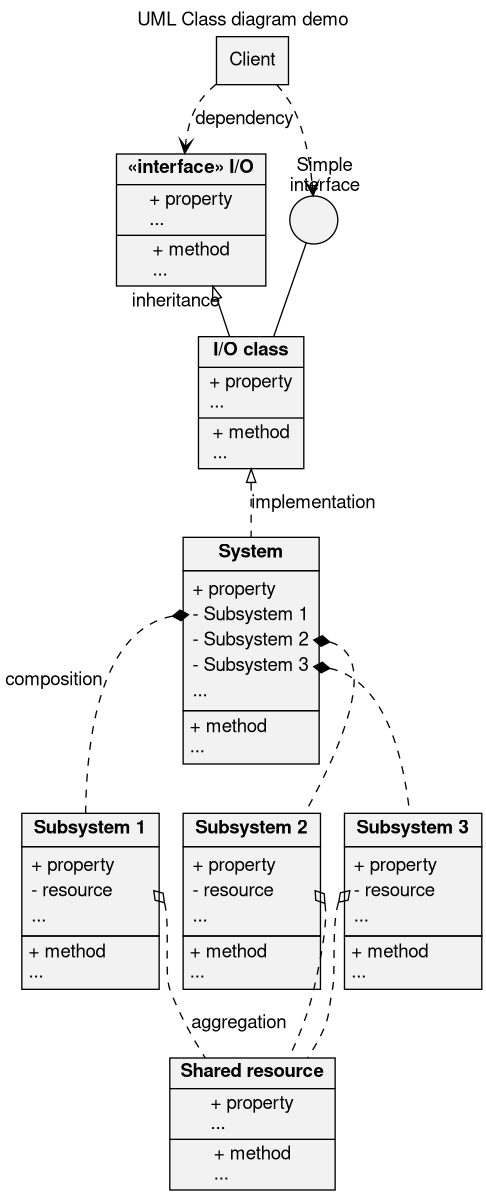

На диаграмме классы представлены в рамках, содержащих три компонента:

  • В верхней части написано имя класса. Имя класса выравнивается по центру и пишется полужирным шрифтом. Имена классов начинаются с заглавной буквы. Если класс абстрактный — то его имя пишется полужирным курсивом.
  • Посередине располагаются поля (атрибуты) класса. Они выровнены по левому краю и начинаются с маленькой буквы.
  • Нижняя часть содержит методы класса. Они также выровнены по левому краю и пишутся с маленькой буквы.

Диаграмма классов в PlantUML

Диаграмма классов в Mermaid

Диаграмма классов в Graphviz
