Use Case Diagram
Материал из Поле цифровой дидактики
| Описание | UML — диаграмма, отражающая отношения между акторами и прецедентами и являющаяся составной частью модели прецедентов, позволяющей описать систему на концептуальном уровне. Прецедент — возможность моделируемой системы (часть её функциональности), благодаря которой пользователь может получить конкретный, измеримый и нужный ему результат.
Диаграмма вариантов использования - это визуальное представление, используемое в программной инженерии для отображения взаимодействий между участниками системы и самой системой. Она отражает динамическое поведение системы, иллюстрируя ее сценарии использования и роли, которые с ними взаимодействуют. Эти диаграммы необходимы для уточнения функциональных требований к системе и понимания того, как пользователи будут взаимодействовать с системой. |
|---|---|
| Область знаний | Информатика, Управление |
| Среды для создания диаграммы: | PlantUML, Mermaid |
Элементы
- рамки системы (англ. system boundary) — прямоугольник с названием в верхней части и эллипсами (прецедентами) внутри. Часто может быть опущен без потери полезной информации,
- актёр (англ. actor) — стилизованный человечек, обозначающий набор ролей пользователя (понимается в широком смысле: человек, внешняя сущность, класс, другая система), взаимодействующий с некоторой сущностью (системой, подсистемой, классом). Актёры не могут быть связаны друг с другом (за исключением отношений обобщения/наследования),
- прецедент — эллипс с надписью, обозначающий выполняемые системой действия (могут включать возможные варианты), приводящие к наблюдаемым актёрами результатам. Надпись может быть именем или описанием (с точки зрения актора) того, «что» делает система (а не «как»). Имя прецедента связано с непрерывным (атомарным) сценарием — конкретной последовательностью действий, иллюстрирующей поведение. В ходе сценария акторы обмениваются с системой сообщениями. Сценарий может быть приведён на диаграмме прецедентов в виде UML-комментария. С одним прецедентом может быть связано несколько различных сценариев.

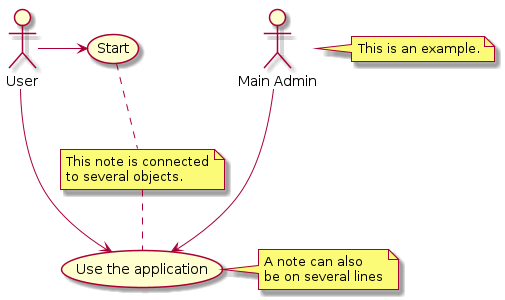

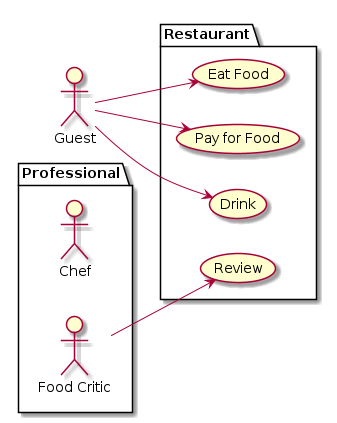

Примеры
